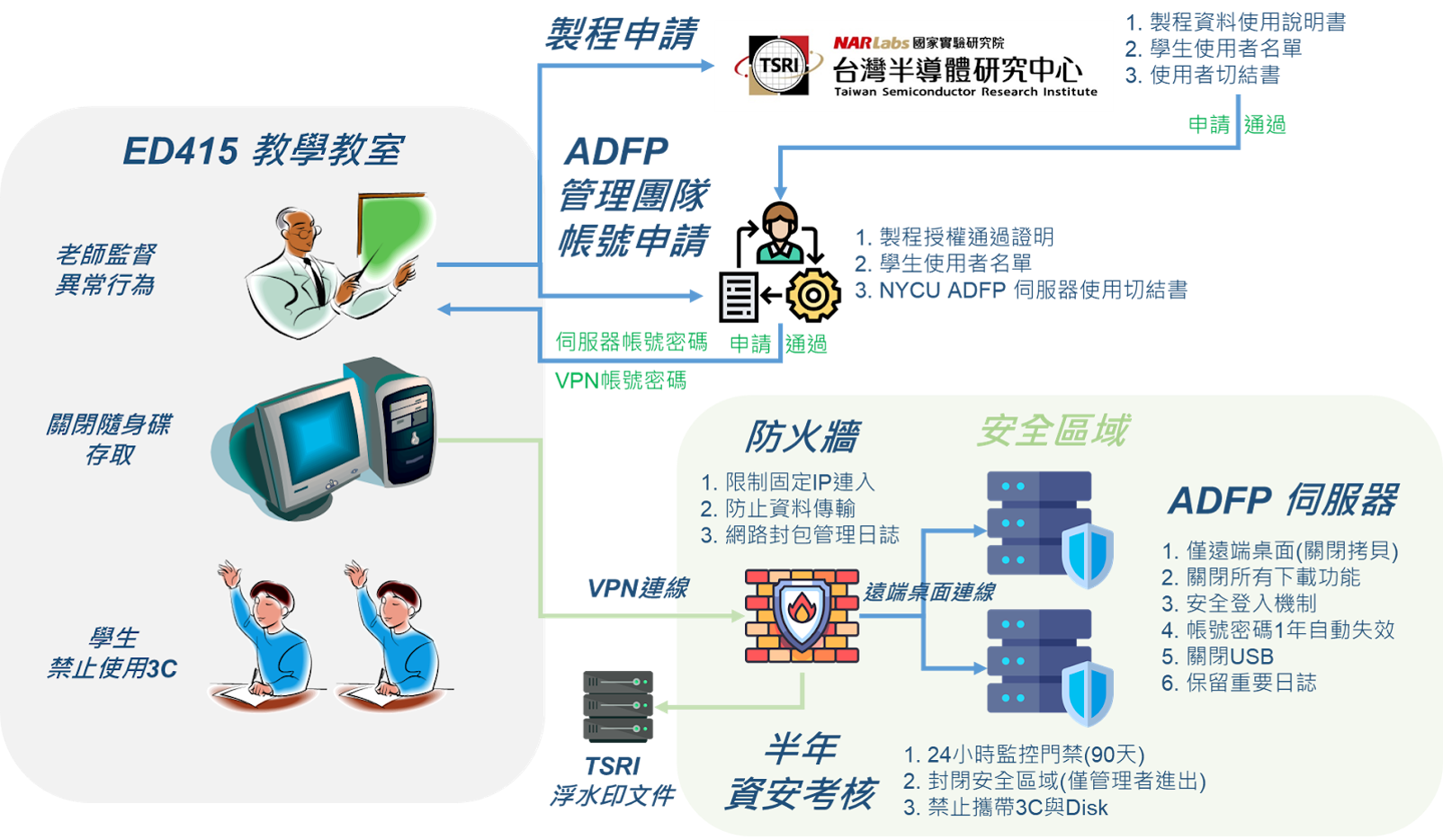

申請流程

前往 前瞻積體電路設計實驗室 伺服器帳號申請系統

為了協助教授們在本學期順利啟用 ADFP Cloud 2.0 服務帳號於課程教學當中，請依照流程完成申請。

步驟 1： 製程申請

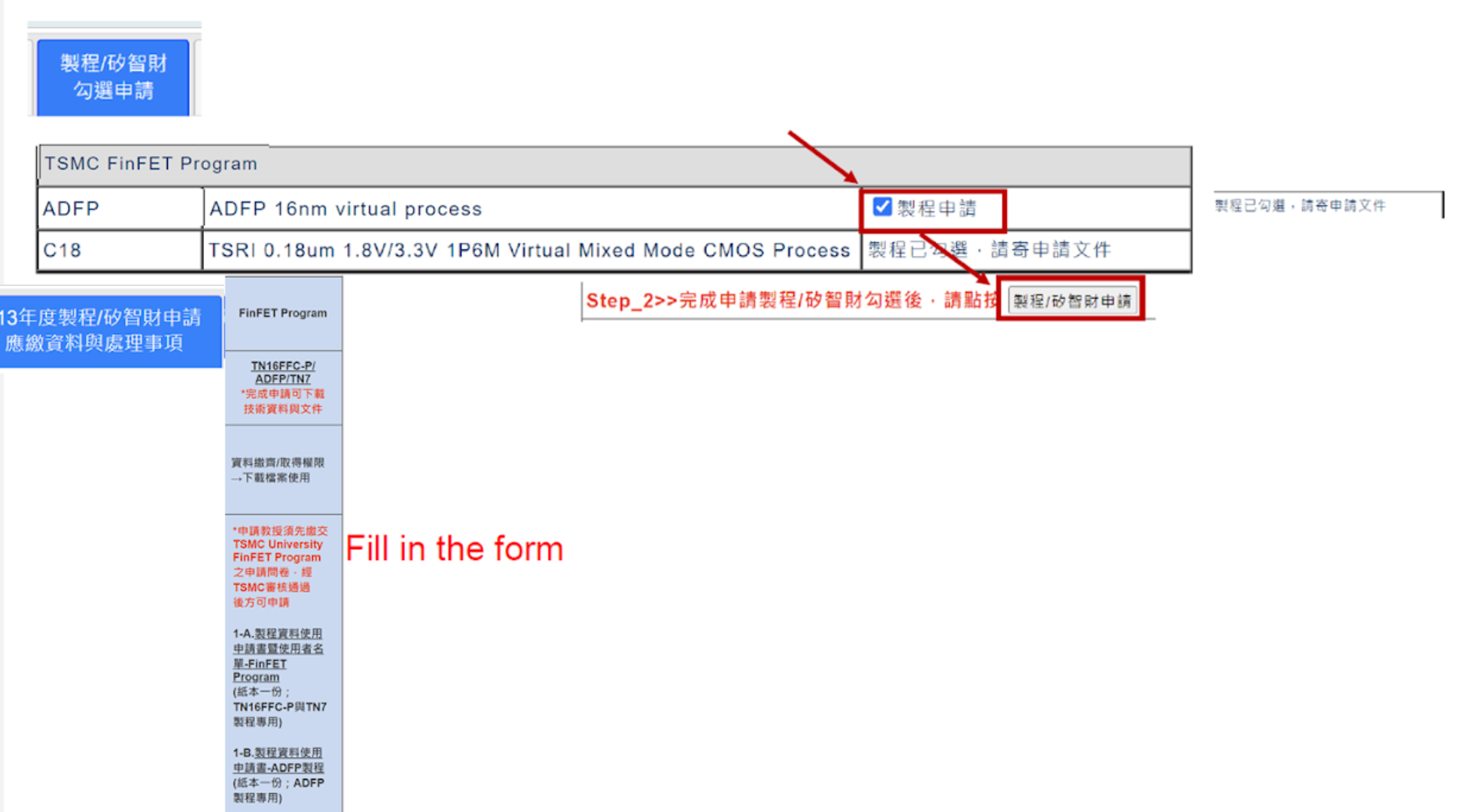

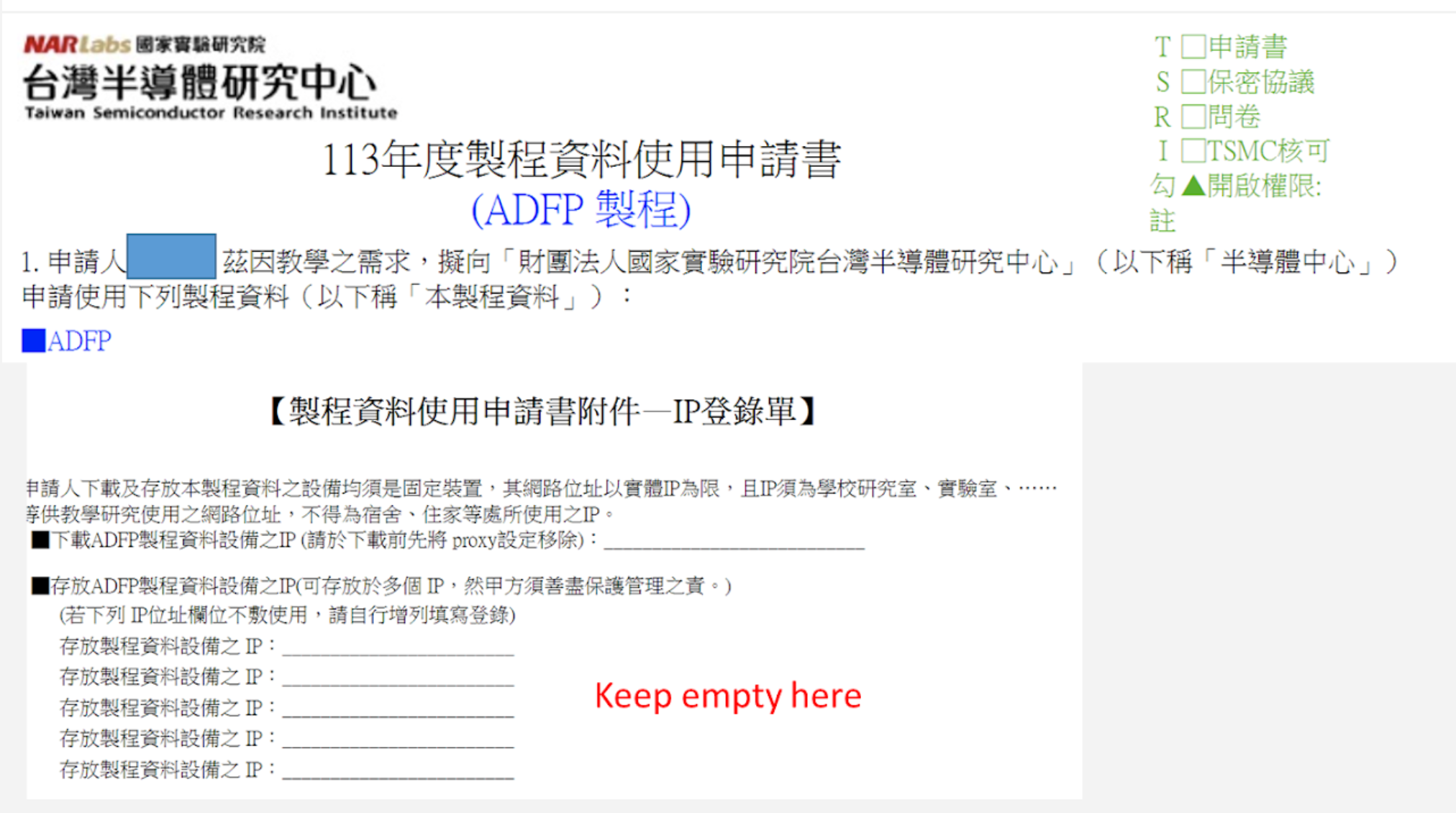

請先進入TSRI TSMC University FinFET Program ，按照TSRI規定繳交：B.製程資料使用申請書-ADFP製程，填寫申請問卷，並寄信給TSRI彭先生kangchu@narlabs.org.tw，經 TSMC 審核通過後，才能進行製程資料的申請。

步驟 2： 填寫ADFP Cloud 2.0 伺服器帳號申請表單
填寫本實驗室提供的伺服器帳號申請系統。請務必詳細填寫本表單，申請皆須經過本實驗室審核，本實驗室保有審核與拒絕使用之權力。

步驟 3： 帳號啟用
審核期間約3~5工作天，審核完成後，您將會收到管理員 Email 通知帳號和密碼啟用方法。收到帳號密碼通知信後，請參閱以下手冊，進入NYCU ADFP Cloud 2.0 帳號開通系統 ，按照指示啟用帳號，並修改密碼。

如有任何問題，歡迎隨時聯繫ADFP Cloud 2.0 管理員。

祝您教學順利！

帳號資訊

1. 申請資格：
陽明交大校內教師。教師及學生均須事先取得相關EDA軟體與製程資料使用權限。

2. 申請時間：
原則上任意時間皆開放申請，審核後，授權使用期間至當學期結束。

3. 申請方式：
透過實驗室管理員提供的申請表單進行申請，並提供製程資料使用權限證明。

4. 帳號種類：
ADFP Cloud 2.0 提供 課程帳號 和 研究帳號。
課程帳號提供一般課程使用，如iclab，dic 等課程，請以課程為單位提出申請，將會開通學生帳號與TA帳號，效期以一學期為限。
研究帳號提供研究使用，請以指導教授實驗室為單位提出申請，將會開通RA帳號，效期以一年申請為原則。

5. 帳號數量與空間：
課程帳號每門課程提供至多15個TA帳號(50GB)、200個學生帳號(30GB)。
研究帳號每間實驗室提供至多30個RA帳號(50GB)。
無論課程或實驗室群組總容量限制在4TB。

6. 使用期限：
課程帳號使用期限至當學期結束，以秋季班(Fall: 開通當日~隔年02/01)、春季班(Spring: 開通當日~當年07/01)、暑期班(Summer: 開通當日~當年10/01)，結束後需再次申請延長使用權限。

7. 製程資料：
本平台內提供ADFP製程資料僅供陽明交大師生教學研究使用，必須以受保護VPN連線進行遠端桌面顯示，不得外流或用於商業用途，違者將取消使用權限。

教學文件

我們提供使用教學手冊，幫助老師和同學快速上手ADFP Cloud 2.0平台。請注意：任何連線(帳號開通系統、VPN、遠端桌面)，都必須以校內IP連線(140.113.xxx.ooo)，否則無法連線使用。教學手冊感謝賴林鴻博士協助彙整撰寫。

詳細流程與注意事項，請參考以下文件：ADFP 相關文件與檔案。

帳號啟用

步驟 1: 進入 帳號啟用系統，並填寫助教提供的資料。

步驟 2: 上傳「課程專屬金鑰」，進行認證。

步驟 3: 上傳在學證明與 NDA 切結書，完成帳號綁定。

VPN 安裝

步驟 1: 下載 FortiClient VPN 並安裝。

步驟 2: 設定 VPN，輸入伺服器位址 adfp.vpn.si2.iee.nycu.edu.tw，並使用管理員提供的帳號密碼進行連線。

步驟 3: 成功連線後，可進行 ADFP 伺服器遠端桌面連線。

Windows Apex One 防毒軟體安裝

步驟 1: 為了防止電腦受到病毒攻擊，請安裝防毒軟體。首先，開啟瀏覽器並輸入網址：Apex One 防毒軟體安裝指引。

步驟 2: 按照資訊技術服務中心的指示，完成 Apex One 防毒軟體的安裝。

步驟 3: 安裝完成後，請重新啟動電腦，以確保防毒軟體正常運行。

遠端桌面連線

步驟 1: 打開 VPN，並使用 Windows 內建的遠端桌面工具。

步驟 2: 輸入伺服器位址，例如 cad11.si2.iee.nycu.edu.tw:4151，並確認顯示選項為全彩。

步驟 3: 登入伺服器後，立即更改預設密碼，並開始使用 ADFP Cloud。

ADFP Cloud 2.0 檔案上傳(限助教)

步驟 1: 將需要上傳的檔案打包為 .zip 或 .tar 格式。

步驟 2: 聯絡實驗室管理員，請管理員協助上傳檔案至 /RAID2/UPLOAD_TMP 資料夾。

請務必遵守檔案上傳規範，確保檔案完整無誤後再進行上傳。

Windows 電腦的安全設定

步驟 1: 加強電腦密碼，建議至少設置 10 字元以上，包含英文大小寫和數字。

步驟 2: 設定逾時自動鎖定電腦，以防止電腦在突然離開時被他人使用。

步驟 3: 回到桌面，右鍵點選「個人化」，然後點選「鎖定畫面」。

步驟 4: 點選「螢幕保護裝置」設定選項。

步驟 5: 在螢幕保護裝置設定中，輸入以下資訊：等待時間設置為 3 分鐘，並勾選「繼續執行後，顯示登入畫面」。

步驟 6: 當電腦未使用超過 3 分鐘後，將自動鎖定，並需要密碼才能再次登入。

遠端桌面中斷連線與登出流程

暫時關閉遠端桌面中斷連線流程:

當使用的軟體下次連線時仍需接續使用或正在執行模擬中，請直接關閉遠端桌面視窗來中斷連線。

注意: 長時間離線或中斷連線未依流程登出，可能會導致下次登入時出現異常。

未使用時的遠端桌面登出流程:

如確認不再使用，請點選桌面右上角的「電源鍵」圖示，並選擇「Log Out」 → 「Log Out」，此操作會關閉所有應用程式，並完成登出。

注意: 每次使用完畢後請務必登出，確保連線品質。

關閉 VPN:

打開 VPN 視窗，點選「中斷連接」，即可恢復正常網路使用。

ADFP Cloud 2.0 製程資料位置

7.1 製程資料位置:

製程資料存放於以下路徑:

• /ADFP/Executable_Package
• /ADFP/Executable_Package.tar

(1) 用軟連結方式存取（適合 Cell-Based 使用）:

進入家目錄並使用以下命令建立軟連結:

ln -s /ADFP/Executable_Package

此命令將直接將路徑指向此處。

(2) 解壓縮 Tar 檔案於家目錄（適合 Full-Custom 使用）:

可以於家目錄使用以下命令來解壓縮:

tar -xvf /ADFP/Executable_Package.tar

此命令將解壓縮 Tar 檔案至您的家目錄。

ADFP Cloud 2.0文件位置

7.2 製程文件位置:

製程文件存放於以下路徑:

• /ADFP/ADFP Documents

請注意：所有 ADFP 文件上有浮水印，請勿外洩機密資料。

7.3 教學文件位置:

教學文件存放於以下路徑:

• /ADFP/2024-01-10-FIFO-Tutorial
• /ADFP/2024-01-12-VLSILAB

本實驗室提供的 iclab 與 vlsi lab 教學文件可供助教們參考學習，裡面包含:

• Cell-based 使用方法（包含 SRAM、delay model 等）
• Full-custom 使用方法

ADFP Cloud 2.0 使用守則(簡要版)

1: ADFP 伺服器不允許下載任何檔案，僅能透過遠端桌面進行連線。

2: ADFP Cloud 2.0 的連線須在安裝防毒軟體的 Windows 主機上進行。

3: 連接 VPN 時，需使用綁定申請者的 VPN 帳號。成功連接後，方可進行 ADFP 伺服器的遠端桌面連線及浮水印伺服器連線。

4: VPN 連線後，將會無法使用網際網路。

5: 連接 ADFP Cloud 2.0 後，請使用綁定申請者的 ADFP Cloud 2.0 帳號登入，並立即更改預設密碼。

6: 遠端桌面連線將會關閉剪貼簿功能及下載功能，學生無法將資料下載或拷貝至本機電腦，僅能遠端顯示資訊。

使用規範提醒：

• 禁止在使用 ADFP Cloud 2.0 期間進行任何形式的拍照、錄影、錄音，或插入 USB 等違規行為。
• 禁止在公共場合（如咖啡廳）使用 ADFP 製程。
• 請參閱伺服器中的具浮水印的製程相關文件，並遵守所有保密規範。
• 請勿將製程資料外流，僅供陽明交大師生教學研究使用。
• 絕對不能用手機翻拍螢幕、螢幕截圖貼上社群平台上詢問 (上面有陽明交大浮水印出事了會影響到全校)

使用規範與責任條款 / Usage Regulations and Responsibilities

• 1. 使用者個人責任 / User Responsibility:

  使用者必須保護分配的帳號與密碼，嚴禁分享或外借。違規者將承擔法律責任及學校處罰，並可能受到民刑事追訴。 Users must protect their assigned account and password, strictly prohibiting sharing or lending them. Violators will bear legal responsibility and school penalties, and may face civil and criminal actions.

• 2. 授權使用限制 / Authorized Use Restrictions:

  授權帳號僅限於執行授權目的使用，不得在公眾場所使用，也不得對技術資料進行複製、拍照或下載。 The authorized account is strictly for executing the authorized purpose and must not be used in public places or for copying, photographing, or downloading technical data.

• 3. 善良管理人義務 / Duty of Care:

  使用者必須在授權期間和授權結束後，嚴格遵守保密義務，並在接到返還或銷毀要求後立即處理所有相關資料。 Users must strictly adhere to confidentiality obligations during and after the authorization period, immediately handling all related materials upon receiving a return or destruction request.

• 4. 密碼保護 / Password Protection:

  使用者必須使用密碼保護的VPN連接進行操作，並在首次登入後立即更改預設密碼。 Users must operate using a password-protected VPN connection and immediately change the default password after the first login.

• 5. 技術問題處理 / Handling Technical Issues:

  使用者不得使用拍照或截圖等方式在社交平台上詢問技術問題，應使用指定的 Chat 平台進行溝通。 Users must not use photos or screenshots to inquire about technical issues on social platforms; designated Chat platforms should be used for communication.

• 6. 伺服器連接與操作 / Server Connection and Operation:

  使用者需通過綁定的 VPN 帳號連接伺服器，並使用分配的帳號登入。伺服器限制遠端桌面的剪貼簿功能及下載功能。 Users must connect to the server using the bound VPN account and log in with the assigned account. The server restricts clipboard and download functions in remote desktop sessions.

• 7. 設備使用規範 / Equipment Usage Rules:

  使用伺服器期間，嚴禁使用3C產品、手機進行拍照、錄影、錄音或插入USB等操作。違規者帳號將被立即取消。 During server use, it is strictly prohibited to use 3C products, mobile phones for taking photos, videos, recordings, or inserting USB devices. Violators' accounts will be immediately canceled.

• 8. 資源使用限制 / Resource Usage Limitations:

  學生帳號最多可使用 8 顆 CPU，RA/TA 帳號最多可使用 16 顆 CPU，任一程式不可超過兩週。長期過量使用資源者將被停權。 Student accounts may use up to 8 CPUs, RA/TA accounts up to 16 CPUs, and no single program may run for more than two weeks. Long-term excessive use of resources will result in account suspension.

• 9. 家目錄空間限制 / Home Directory Space Limit:

  學生帳號儲存空間限制在 30GB，TA 帳號限制在 50GB，超過限制將鎖定帳號，並需聯繫管理員解鎖。 Student account storage is limited to 30GB, TA accounts to 50GB. Exceeding the limit will lock the account, requiring administrator intervention to unlock.

• 10. 違規處罰 / Penalties for Violations:

  違規行為如帳號外借、破壞系統或過量使用資源將受到嚴格處罰，初犯者將被提醒，累犯將停權兩星期。 Violations such as account lending, system tampering, or excessive resource use will be strictly punished. First-time offenders will be warned; repeat offenders will face a two-week suspension.

問題諮詢與支援

如有申請或使用上的問題，請透過Email聯繫我們的相關管理人員。我們會在 3-5 個工作日內回覆。

FAQ

Q: 如何查看自己的儲存空間使用情況？
A: 輸入 quota -us 查看個人帳號使用量。

Q: 如何避免超出儲存空間使用量？
A: 請定期清理大檔案，並使用 limit filesize 10G 限制單個檔案大小。
